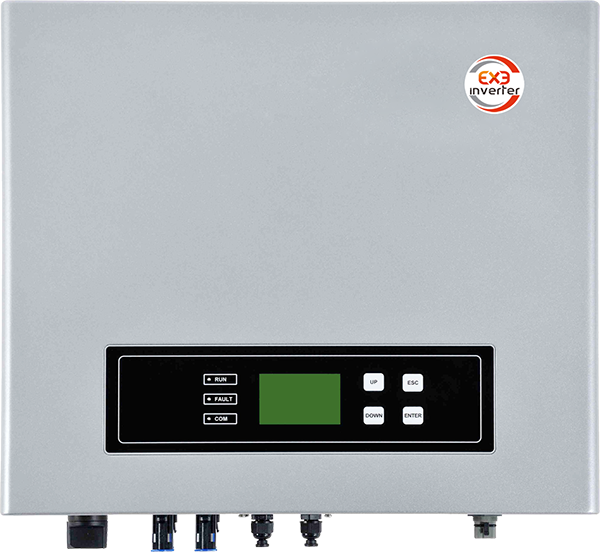

Trifase 2 MPPT

EXE 010 KTL TP/2 - EXE 015 KTL TP/2 - EXE 020 KTL TP/2 - EXE 025 KTL TP/2

Caratteristiche

  • Massima efficienza 98,2%
  • Alta efficienza attraverso ampia gamma di funzionamento
  • Vasta gamma di tensione di ingresso DC e MPPT
  • Ingresso MPPT duale indipendente
  • Interruttore DC
  • Modulo WIFI opzionale

Certificati e approvazioni: VDE AR-N-4105, VDE 0126-1-1 + A1, G83/2, AS4777(SAA), CEI 0-16, CEI 0-21






ModelloEXE 010 KTL TP/2EXE 015 KTL TP/2EXE 020 KTL TP/2EXE 025 KTL TP/2
Potenza nominale AC10000 W15000 W20000 W25000 W
Potenza massima AC10000 VA15000 VA20000 VA25000 VA
Input
Potenza massima in ingresso11000 W16000 W21500 W27000 W
Massima tensione d'ingresso DC1000 Vdc1000 Vdc1000 Vdc1000 Vdc
Gamma di tensione MPPT operativa250-800 Vdc250-800 Vdc250-800 Vdc250-800 Vdc
Avvio di tensione200 Vdc200 Vdc200 Vdc200 Vdc
Tensione d'alimentazione iniziale300 Vdc300 Vdc300 Vdc300 Vdc
Numeri MPPT2222
Corrente massima in ingresso10 Adc / 10 Adc20 Adc / 20 Adc20 Adc / 20 Adc20 Adc / 30 Adc
Numeri di ingressi DC1+12+22+22+3
Interruttore DCSiSiSiSi
Output
Tensione AC3N – PE 380 / 400 Vac
Fase ACTrifase
Gamma di tensione AC310 Vac - 470 Vac
Gamma di frequenza50 Hz, 60 Hz / -5 Hz ... +5 Hz
Fattore di potenza> 0,99, 0,8 leading ... 0,8 lagging controllable
Corrente massima in uscita15,5 Aac23,0 Aac30,5 Aac38,0 Aac
Iniezione corrente DC< 1‰< 1‰< 1‰< 1‰
THDi< 3%< 3%< 3%< 3%
Sistema
Massima efficienza> 98,1%> 98,2%> 98,3%> 98,3%
Efficienza europea> 97,6%> 97,7%> 97,8%> 97,8%
Efficienza MPPT> 99,9%> 99,9%> 99,9%> 99,9%
Consumo notturno< 0,2 W/Optional< 0,2 W/Optional< 0,2 W/Optional< 0,2 W/Optional
TipologiaSenza trasformatore
Dissipazione di caloreVentola di raffredamento
Monitoraggio dell'isolamentoSi
Protezione di riversione polarità DCSi
Protezione di sovracorrenteSi
Protezione anti - IslandingSi
Rilevazione corrente residuaSi
Protezione termicaSi
Parametri generali
Dimensioni (WxHxD)520 x 180 x 700 mm
Peso35 Kg35 Kg35 Kg35 Kg
DisplayLCD 3,5 pollici
Tasto funzione4
Interfaccia datiRS232 / RS485 / WIFI opzionale
Campo di temperatura ambiente-25°C - +60°C
Altitudine operativa< 2000 m
Grado di protezioneIP65
Emissione rumore< 45 dB
GaranziaStandard 10 anni, prolungamento opzionale a 15/20/25 anni
Certificazioni
Sicurezza / EMCIEC62109-1, IEC62109-2, EN61000-6-2, EN61000-6-3, AS/NZS3100
Codice di reteVDE AR-N-4105, VDE 0126-1-1+A1, CE, G83/2, UTE C 15-712, AS4777, CEI 0-16, CEI 0-21
