Monofase 2 MPPT

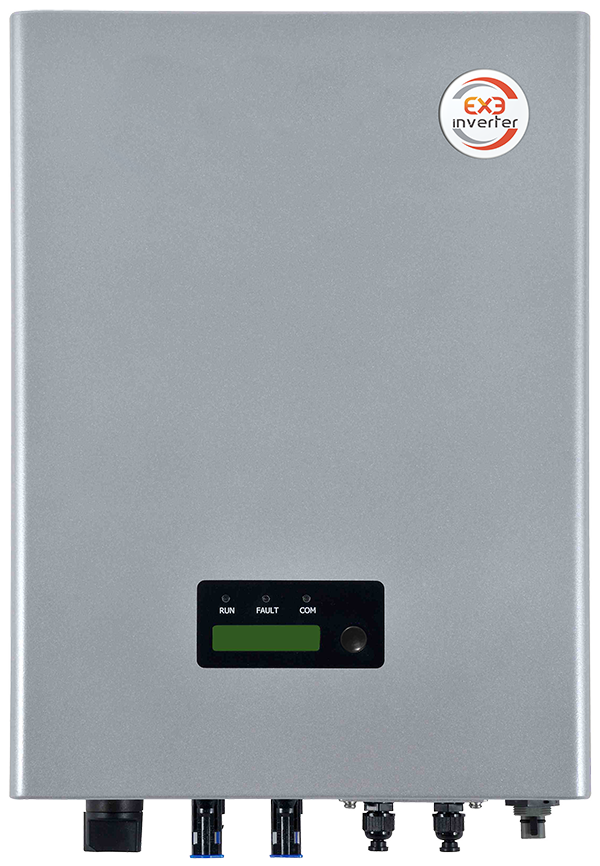

EXE 3400 SP/2 - EXE 4000 SP/2 - EXE 4600 SP/2 - EXE 5400 SP/2 - EXE 6600 SP/2

Caratteristiche

  • Massima efficienza 98,1%
  • Alta efficienza attraverso ampia gamma di funzionamento
  • Basso voltaggio DC di spegnimento
  • Protezione IP65
  • Ingresso 2 MPPT
  • Interruttore DC
  • Modulo WIFI opzionale

Certificati e approvazioni: CE, NB/T32004-2013 (CQC), VDE AR-N-4105, VDE 0126-1-1 + A1, G83/1, G83/2, G59/2, G59/3, EN50438, AS4777(SAA), CEI 0-21, RD1663; IEC61727, ROHS, REACH

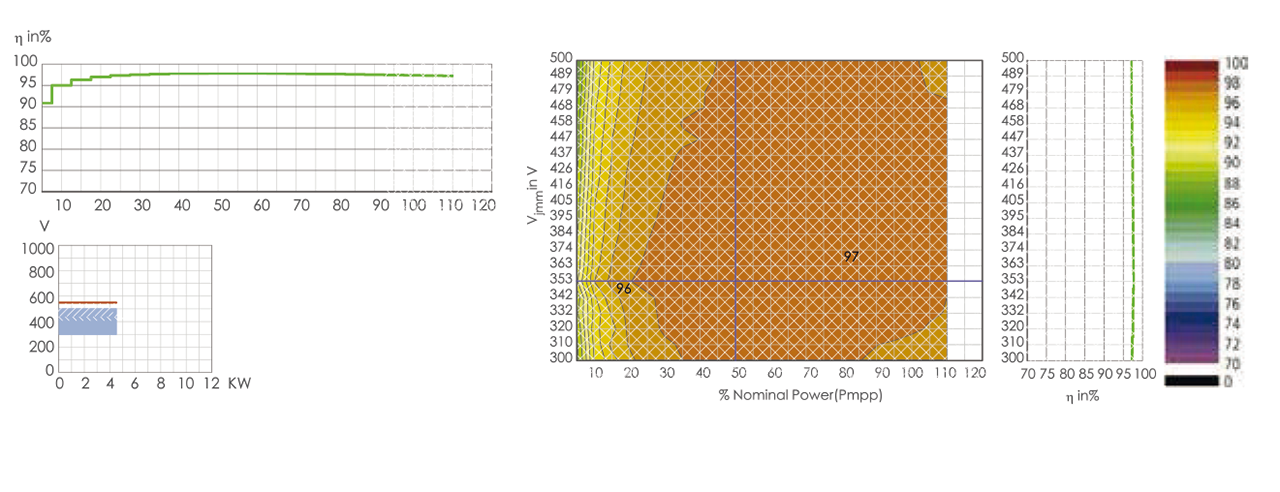

Curva di efficienza da Photon
(EXE 4600 SP/2):






ModelloEXE 3400 SP/2EXE 4000 SP/2EXE 4600 SP/2EXE 5400 SP/2EXE 6600 SP/2
Potenza nominale AC3000 W4000 W4600 W5000 W6000 W
Potenza massima AC3300 VA4400 VA5000 VA5000 VA6000 VA
Input
Potenza massima in ingresso3400 W4600 W5200 W5400 W6600 W
Massima tensione d'ingresso DC580 Vdc580 Vdc580 Vdc580 Vdc580 Vdc
Gamma di tensione MPPT operativa90-530 Vdc90-530 Vdc90-530 Vdc90-530 Vdc90-530 Vdc
Avvio di tensione90 Vdc90 Vdc90 Vdc90 Vdc90 Vdc
Tensione d'alimentazione iniziale110 Vdc110 Vdc110 Vdc110 Vdc110 Vdc
Numeri MPPT22222
Corrente massima in ingresso12 Adc / 12 Adc12 Adc / 12 Adc12 Adc / 12 Adc12 Adc / 12 Adc12 Adc / 12 Adc
Numeri di ingressi DC1+11+11+11+11+1
Interruttore DCSiSiSiSiSi
Output
Tensione AC220 / 230 / 240 Vac
Fase ACMonofase
Gamma di tensione AC160 - 280 V (può variare in base al codice di rete corrispondente allo standard del paese)
Gamma di frequenza50 Hz, 60 Hz / -5 Hz ... +5 Hz
Fattore di potenza> 0,99, 0,8 leading ... 0,8 lagging controllable
Corrente massima in uscita16,0 Aac16,9 Aac22,5 Aac26,0 Aac27,3 Aac
Iniezione corrente DC< 20 mA< 20 mA< 20 mA< 20 mA< 20 mA
THDi< 1%< 1%< 1%< 1%< 1%
Sistema
Massima efficienza> 97,9%> 97,9%> 98,0%> 98,1%> 97,8%
Efficienza europea> 96,9%> 97,3%> 97,3%> 97,3%> 97,3%
Efficienza MPPT> 99,9%> 99,9%> 99,9%> 99,9%> 99,9%
Consumo notturno< 0,2 W< 0,2 W< 0,2 W< 0,2 W< 0,2 W
TipologiaSenza trasformatore
Dissipazione di caloreConvenzione naturale
Monitoraggio dell'isolamentoSi
Protezione di riversione polarità DCSi
Protezione di sovracorrenteSi
Protezione anti - IslandingSi
Rilevazione corrente residuaSi
Protezione termicaSi
Parametri generali
Dimensioni (WxHxD)500 x 360 x 150 mm
Peso21 Kg21 Kg21 Kg21 Kg21 Kg
DisplayLCD 2x16 caratteri
Tasto funzione1
Interfaccia datiRS232 / RS485 / WIFI opzionale
Campo di temperatura ambiente-25°C - +60°C
Altitudine operativa< 2000 m
Grado di protezioneIP65
Emissione rumore< 30 dB
GaranziaStandard 10 anni, prolungamento opzionale a 15/20/25 anni
Certificazioni
Sicurezza / EMCIEC62109-1, IEC62109-2, EN61000-6-2, EN61000-6-3, AS/NZS3100
Codice di reteNB/T32004-2013 (CQC), VDE AR-N-4105, VDE 0126-1-1+A1, G83/1, G83/2, G59/2, G59/3,
EN50438, AS4777 (SAA), CEI 0-21, RD1663, IEC61727, UTE C 15-712, MEA, PEA
